Como fornecedor de dispositivos de proteção de 20ka de onda, muitas vezes encontro consultas de clientes sobre como conectar vários dispositivos em série. Este blog tem como objetivo fornecer um guia abrangente sobre esse tópico, compartilhando conhecimento profissional e experiência prática.
Compreendendo o básico dos dispositivos de proteção contra surtos
Antes de se aprofundar na conexão em série de dispositivos de proteção de 20ka, é essencial entender o que são os dispositivos de proteção de surtos e como eles funcionam. Os dispositivos de proteção de surto (SPDs) são projetados para proteger sistemas e equipamentos elétricos contra tensões transitórias, como as causadas por ataques de raios ou operações de comutação. Um dispositivo de proteção de 20ka pode lidar com uma corrente de surto de até 20ka, que é adequada para muitos sistemas elétricos de tamanho médio.
Razões para conectar vários dispositivos de proteção de 20ka em série
Existem várias razões pelas quais se pode optar por conectar vários dispositivos de proteção de 20ka em série:
- Proteção aprimorada: Ao conectar vários SPDs em série, o nível geral de proteção pode ser melhorado. Cada dispositivo pode reduzir ainda mais a tensão de surto, fornecendo uma salvaguarda mais abrangente para o equipamento conectado.
- Atendendo a requisitos específicos: Em alguns casos, o sistema elétrico pode ter requisitos específicos para proteção de ondas que um único 20ka SPD não pode atender. A conexão da série pode ajudar a atender a esses requisitos.
- Redundância: A conexão em série fornece um certo grau de redundância. Se um SPD falhar, os outros ainda poderão fornecer algum nível de proteção.
Etapas para conectar vários dispositivos de proteção de 20ka em série
Etapa 1: selecione os dispositivos certos

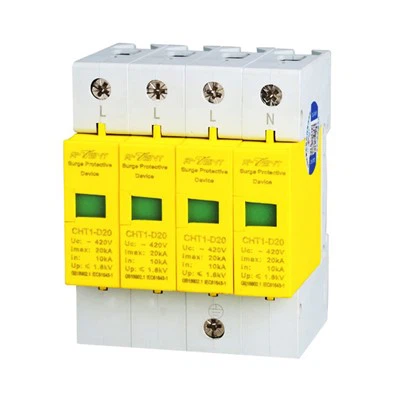

Ao escolher os dispositivos de proteção de 20ka para a conexão em série, é crucial garantir que eles sejam compatíveis entre si. Considere fatores como a tensão nominal, o tempo de resposta e a capacidade de descarga. Por exemplo, nossoCHT1 - Dispositivo de proteção de surto de Ka D10eCHT1 - REFEREÇÃO DE PROTEÇÃO DE PROTEÇÃO DE PROTEÇÃO DE FUSASpode ser usado em combinação com 20ka SPDS em algumas aplicações.
Etapa 2: determine o pedido de conexão
A ordem da conexão é importante. Geralmente, o dispositivo com um tempo de resposta mais rápido deve ser colocado mais perto da fonte de energia. Isso permite que ele responda rapidamente à onda e reduza a tensão antes de atingir os dispositivos subsequentes.
Etapa 3: Prepare o site de instalação
Verifique se o local da instalação está limpo, seco e bem - ventilado. O painel elétrico ou a placa de distribuição onde os SPDs serão instalados devem ser adequadamente aterrados. A resistência à base deve atender aos padrões relevantes.
Etapa 4: conecte os dispositivos
- Desconexão de energia: Antes da instalação, desconecte a fonte de alimentação para garantir a segurança.
- Fiação: Conecte o terminal de entrada do primeiro 20KA SPD à fonte de energia. Em seguida, conecte o terminal de saída do primeiro SPD ao terminal de entrada do segundo SPD. Repita esse processo para todos os SPDs da série. Use materiais de fiação apropriados com área cruzada suficiente para garantir conexões de baixa resistência.
- Aterramento: Conecte os terminais de aterramento de todos os SPDs ao sistema de aterramento. Uma boa conexão de aterramento é essencial para o funcionamento adequado dos dispositivos de proteção de sobretensão.
Etapa 5: Teste e comissionamento
Após a instalação, realize uma série de testes para garantir que os SPDs conectados estejam funcionando corretamente. Use um testador de surto para simular eventos de surto e medir a tensão e a corrente em diferentes pontos do sistema. Verifique se há sinais de operação anormal, como superaquecimento ou circuitos curtos.
Precauções ao conectar vários dispositivos de proteção de surto de 20ka em série
- Compartilhamento de tensão: Quando vários SPDs são conectados em série, o compartilhamento adequado de tensão entre os dispositivos deve ser garantido. O compartilhamento de tensão desigual pode levar a um excesso de estresse em alguns dispositivos e falha prematura.
- Coordenação: A coordenação entre o SPDS é crucial. O tempo de resposta e a capacidade de descarga de cada dispositivo devem ser cuidadosamente coordenados para garantir que eles trabalhem juntos de maneira eficaz.
- Manutenção: A manutenção regular é necessária para a série - SPDs conectados. Verifique os dispositivos periodicamente quanto a sinais de danos, como componentes queimados ou conexões soltas. Substitua todos os dispositivos com defeito imediatamente.
Aplicações de séries - Dispositivos de proteção de surto de 20ka conectados
Série - Os dispositivos de proteção de surto de 20ka conectados são amplamente utilizados em várias aplicações:
- Instalações industriais: Nas plantas industriais, onde há um grande número de equipamentos elétricos e sistemas de controle sensível, SPDs conectadas - pode fornecer proteção confiável contra raios e comutação.
- Edifícios comerciais: Edifícios de escritórios, shopping centers e hotéis geralmente têm sistemas elétricos complexos. Série - SPDs conectados pode ajudar a proteger a infraestrutura elétrica e garantir a operação normal do equipamento.
- Estações de telecomunicações: As estações de telecomunicações são altamente sensíveis a surtos. Série - O 20KA SPDS conectado pode proteger o equipamento de comunicação contra danos causados por ataques de raios.
Comparação com outros métodos de conexão

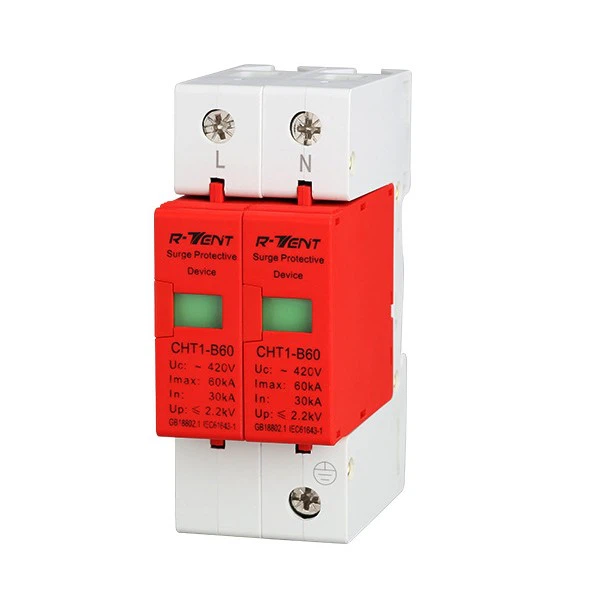

Comparado com a conexão paralela, a conexão em série tem suas próprias vantagens e desvantagens. Em conexão paralela, vários SPDs compartilham a corrente de surto, o que pode aumentar a capacidade geral de descarga. No entanto, a conexão em série pode fornecer melhor redução de tensão e proteção aprimorada em alguns casos. NossoCHT1 - Dispositivo de proteção de surto de B60Kapode ser usado em paralelo ou em série, dependendo dos requisitos específicos do sistema.
Conclusão
Conectar vários dispositivos de proteção de 20ka em série é uma maneira complexa, mas eficaz, de aprimorar a proteção de surtos. Seguindo as etapas e precauções descritas neste blog, você pode garantir uma instalação segura e confiável. Se você tiver alguma dúvida sobre proteção contra surtos ou precisar de assistência com a seleção e a instalação de nossos dispositivos de proteção de 20ka de 20ka, não hesite em entrar em contato conosco para obter mais discussões sobre consultas e compras. Estamos comprometidos em fornecer produtos de alta qualidade e serviços profissionais para atender às suas necessidades de proteção de pico.
Referências
- IEC 61643 - 11: Dispositivos de proteção de pula de tensão baixa - Parte 11: Dispositivos de proteção de surto conectados a sistemas de potência de baixa tensão - requisitos e testes.
- IEEE C62.41.2: Prática recomendada sobre caracterização de surtos em circuitos de potência de baixa tensão (1000 V e menos).
- UL 1449: Padrão para dispositivos de proteção contra surtos.
